研磨機——上下料裝置

發布時間：2019-10-31作者：來源：洛陽聚享新科智能科技有限公司官方網站點擊：1531

在立軸擺臂式雙端面磨床自動上下料的過程中

，之前介紹過旋轉機械手端面磨床自動上下料方式

，這種旋轉式機械手在雙端面磨床磨削過程中應用非常廣泛

，但是還有一種擺臂式雙端面磨床自動上下料方式也被很多用戶使用

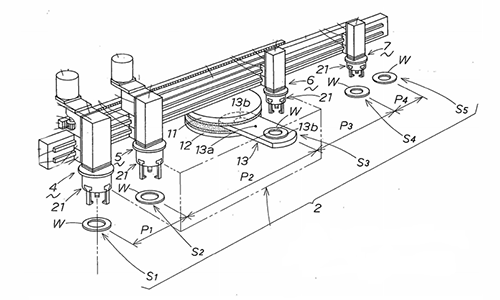

，這種擺臂式雙端面磨床自動上料有：移動式機械手4

、5、6

、7。這些工件都用于工件上下料輸送

；有滑動導軌

、用于機械手的上升下降和移動。該立式雙端面磨床自動上下料輸送裝置一共s1-s5五個工位

。各個工位的距離可以不相等

，此立式雙端面磨床自動上下料輸送裝置操作步驟少、距離短

、循環時間段

、能夠有效的節省空間和時間，并且運行穩定

。

聚享新科|雙端面研磨機

機械手4：用于機床外部工件的傳送

，將工件w從s1位置傳送到工件待上料區域s2；
機械手5：用于將工件從待上料區域傳送到機床內部帶磨削區域

。
機械手6：用于將工件從卸料位置s3輸送到工件待檢測位置

。
機械手7：用于將工件從檢測完成位置s4，輸送到工件排出位置

。

立式擺臂式雙端面磨床的工裝13在磨削完成后以13a為軸線進行180°旋轉

，同時進行工件的上料和下料動作。機械手5

、5

、6、7同時進行下降

、夾緊

、上升、移動

、下降

、放開的動作。這種立式雙端面磨床自動上下料結構非常適合連線生產

，并且工作效率高

、傳送速度快。
